MAKİNE MESLEK RESMİ ÇALIŞMA NOTLARI (1)

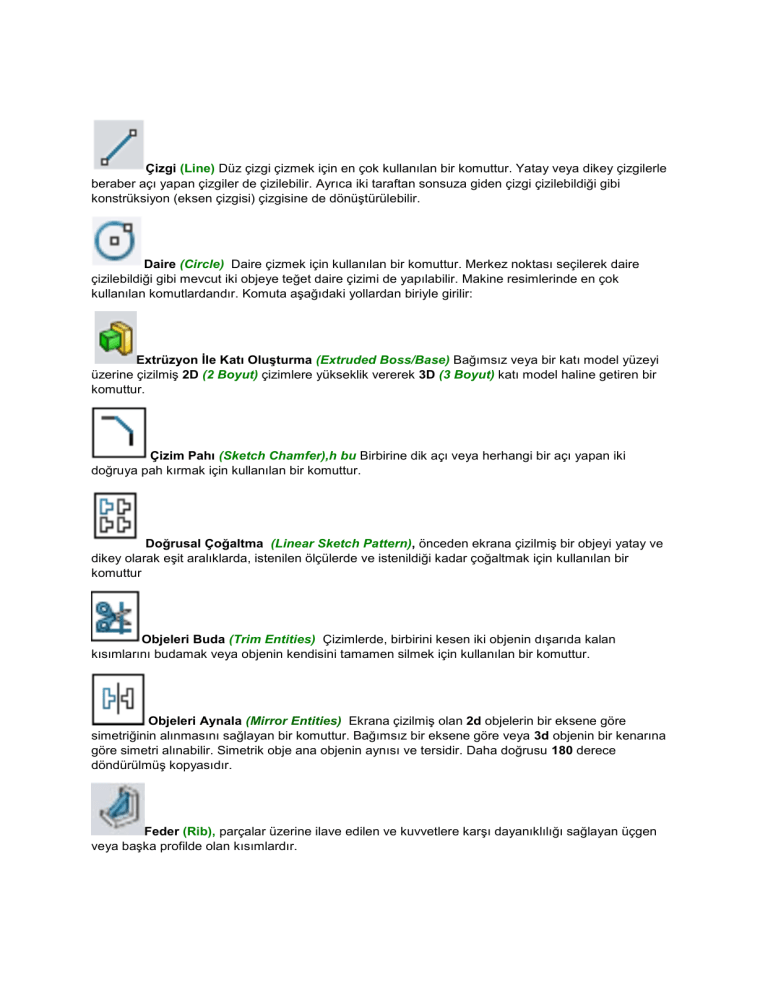

Çizgi (Line) Düz çizgi çizmek için en çok kullanılan bir komuttur. Yatay veya dikey çizgilerle
beraber açı yapan çizgiler de çizilebilir. Ayrıca iki taraftan sonsuza giden çizgi çizilebildiği gibi
konstrüksiyon (eksen çizgisi) çizgisine de dönüştürülebilir.
Daire (Circle) Daire çizmek için kullanılan bir komuttur. Merkez noktası seçilerek daire
çizilebildiği gibi mevcut iki objeye teğet daire çizimi de yapılabilir. Makine resimlerinde en çok
kullanılan komutlardandır. Komuta aşağıdaki yollardan biriyle girilir:
Extrüzyon İle Katı Oluşturma (Extruded Boss/Base) Bağımsız veya bir katı model yüzeyi
üzerine çizilmiş 2D (2 Boyut) çizimlere yükseklik vererek 3D (3 Boyut) katı model haline getiren bir
komuttur.
Çizim Pahı (Sketch Chamfer),h bu Birbirine dik açı veya herhangi bir açı yapan iki
doğruya pah kırmak için kullanılan bir komuttur.
Doğrusal Çoğaltma (Linear Sketch Pattern), önceden ekrana çizilmiş bir objeyi yatay ve
dikey olarak eşit aralıklarda, istenilen ölçülerde ve istenildiği kadar çoğaltmak için kullanılan bir
komuttur
Objeleri Buda (Trim Entities) Çizimlerde, birbirini kesen iki objenin dışarıda kalan
kısımlarını budamak veya objenin kendisini tamamen silmek için kullanılan bir komuttur.
Objeleri Aynala (Mirror Entities) Ekrana çizilmiş olan 2d objelerin bir eksene göre
simetriğinin alınmasını sağlayan bir komuttur. Bağımsız bir eksene göre veya 3d objenin bir kenarına
göre simetri alınabilir. Simetrik obje ana objenin aynısı ve tersidir. Daha doğrusu 180 derece
döndürülmüş kopyasıdır.
Feder (Rib), parçalar üzerine ilave edilen ve kuvvetlere karşı dayanıklılığı sağlayan üçgen
veya başka profilde olan kısımlardır.
Ekstrüzyon İle Kes (Extruded Cut) Extrüzyon İle Kes, bir katı model parçadan, sonradan
oluşturulmuş unsurları çıkarmak için kullanılan bir komuttur.
Akıllı Ölçülendirme (Smart Dimension) Objenin cinsine göre ölçülendirme yapar. Yatay,
dikey, açısal, daire, yay gibi ölçülendirmeler akıllı ölçülendirmeyle yapılır.
Delik Sihirbazı, parçalar üzerinde cıvata çeşitleri için delik oluşturmakta
kullanılan bir komuttur.
Radyus (Fillet), 3d parçalar üzerindeki yüzeylerin oluşturduğu kenarları
yuvarlatmak için kullanılan bir komuttur.
Döndürerek Katı Oluşturma komutu, ekrana önceden
çizilmiş 2d çizimleri bir eksen veya bir kenar etrafında döndürerek silindirik
parça elde etmek için kullanılır.
Teğet ilişkisi Önceden çizilmiş daire, yay, radyus, elips gibi eğrisel
objelerin teğet noktalarını yakalar.
Ön Düzlem ( XY ),
Üst Düzlem ( XZ ),
Sağ Düzlem ( YZ )doğrularının oluşturduğu düzlemi göstermektedir.
Bu düzlemlerin kesiştiği nokta da ( Orijin ) ’ i oluşturmaktadır.
İki Boyutlu Modelleme Ortamına Giriş
İlişki Ekleme
İki boyutlu çizimlere yatay, dikey, simetrik ve teğet gibi ilişkilendirmeleri ekleyebilmek için İlişki
Ekle aracı kullanılır veya çizgileri Ctrl tuşuna basılarak açılan Çizgi Özellikleri araç çubuğundaki
İlişkileri ekle bölümünden ilişkilendirmeler eklenebilir. İlişki ekle araç çubuğunda Seçili Objeler,
Varolan İlişkiler ve İlişkileri Ekle bölümleri gözükmektedir. Seçili objeler, seçmiş olduğunuz çizgi
veya çizgileri göstermektedir. Varolan ilişkiler, daha öncesinde çizgi veya çizgilere ait olan ilişkileri
göstermektedir. İlişkileri ekle bölümünde ise tanımlamak istenilen ilişkiler görülmektedir
Akıllı Ölçülendirme
Akıllı ölçülendirme, çizim objelerinin ölçü değerlerinin gösterilmesi ve üzerinde değişiklik
yapılabilmesini sağlar. Akılı ölçülendirme komutunu seçip ölçülerini değiştirmek veya görmek
istediğimiz çizim objelerini seçerek değişiklikler yapılabilir.
